Staré rozvaděče

Zapouzdření: termoplast  -40 až +90°C Mi

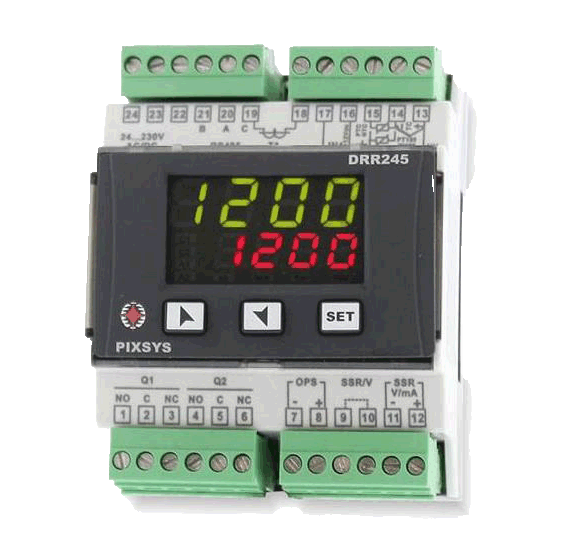

Typ regulace: 2x PIXSYS,  PID - polovodičové spínání všech fází

Snímač teploty: 4x Pt 100 (2x EP, 2x výstup STL)

Určeno pro: el. předehřevy 2, 4, 6, 12 a 18kW

Období realizací: 2010-2015

Klady a zápory: snadná výměna za porouchaný rozvaděč s regulací CRYTHERM AE, polovodičové spínání SSR (spínání v nule). Variantně nutnost instalace, polovodičové spínání SSR (spínání v nule). Variantně nutnost instalace

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90°C Mi

Typ regulace: PIXSYS, PID - polovodičové spínání všech fází

Snímač teploty: Pt 100 na STL výstupu

Určeno pro: el. předehřevy 2, 4, 6, 12 a 18kW

Období realizací: 2010-2015

Klady a zápory:  snadná výměna za porouchaný starý rozvaděč s tyristorovou regulací, ovládací prvky rozvaděče jsou totožné s el. rozvaděčem s tyristorovou regulací, polovodičové spínání SSR (spínání v nule), nouzové zapnutí el. předehřevu v případě poruchy regulace

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90oC  INS

Typ regulace: plyn – ON/OFF Dixell XT120, kotle – termostatem

Snímač teploty: 1x Pt 100 na STL výstupu

Určeno pro: RS s kotelnou, 1–2 závěsné kotle

Období realizací: 2002 – >

Klady a zápory: vývoj nového regulačního systému, omezené možnosti ovládání v KT (2xOUT)

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90°C  INS

Typ regulace: plyn – ON/OFF CRYTHERM AGi, kotle – termostatem

Snímač teploty: 2x Pt 100 na STL výstupu

Určeno pro: RS s kotelnou, 1–2 závěsné kotle

Období realizací: 1997 – 2002

Klady a zápory: vývoj nového regulačního systému, nutnost instalace snímače Pt 100 na každé plynové řadě

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90°C  INS

Typ regulace: plyn – ON/OFF DTR 120, od r. 1996 ZEPAX + kotle – termostatem

Snímač teploty: Pt 100 na STL výstupu

Určeno pro: RS s kotelnou, 1–2 závěsné kotle

Období realizací: 1995 – 1998

Klady a zápory: jemnější regulace teploty plynu, vývoj regulačních systémů

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: plast ZIR

Typ regulace: plyn - Mertic, kotle – termostatem, bez elektronické regulace

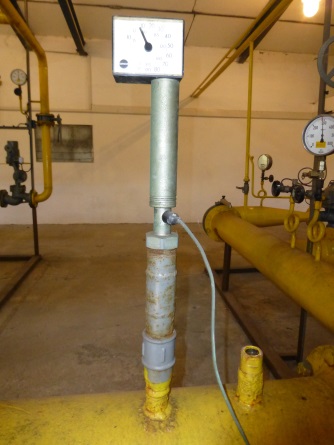

Snímač teploty: Mertic – kapilára na STL (NTL) výstupu

Určeno pro: RS s kotelnou, kotle stacionární + čerpadla oběhová

Období realizací: 1982 - 1993

Klady a zápory: hrubá regulace teploty plynu, snížení celkové váhy RM, netěsnosti - praskání plastu při UV záření = nutná údržba
Rok 1992 variantně MIX v KT - elektronická regulace TRS 111 a 312

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

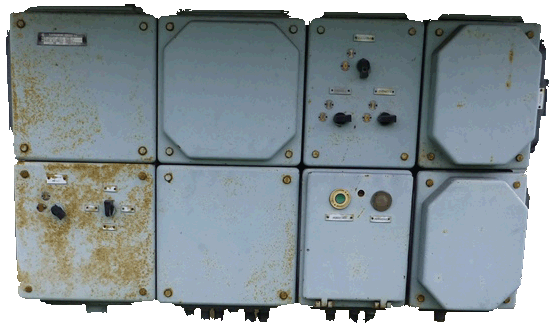

Zapouzdření: litina / ocel

Typ regulace: plyn - Mertic, kotle - termostatem, bez elektronické regulace

Snímač teploty: Mertic – kapilára na STL (NTL) výstupu

Určeno pro: RS s kotelnou, kotle stacionární + čerpadla oběhová

Období realizací: 1976 - 1983

Klady a zápory: hrubá regulace teploty plynu, těžká konstrukce RM, nutná údržba (nátěry, netěsnosti, zastaralá koncepce řízení)

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90°C Mi

Typ regulace: TLK,  PID - polovodičové spínání všech fází

Snímač teploty: Pt 100 na STL výstupu

Určeno pro: el. předehřevy 2, 4, 6, 12 a 18kW

Období realizací: 2000-2009

Klady a zápory: snadná výměna za porouchaný starý rozvaděč s tyristorovou regulací, ovládací prvky rozvaděče jsou totožné s el. rozvaděčem s tyristorovou regulací, polovodičové spínání SSR (spínání v nule)

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90°C Mi, INS

Typ regulace: CRYTHERM AE  TD, polovodičové spínání všech fází

Snímač teploty: 4x Pt 100 (2x předehřevy, 2x výstup STL. za regulátory)

Určeno pro: el. předehřevy 2, 6, 12 a 18kW

Období realizací: 1996-2007

Klady a zápory: náhrada tyristorové regulace, moderní technologie regulace, polovodičové spínání SSR (spínání v nule), špatná dostupnost servisu

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: termoplast  -40 až +90°C Mi

Typ regulace: tyristorové spínání, řízení dvou fází

Snímač teploty: 2x Pt 100 na STL výstupu

Určeno pro: el. předehřevy 6 a 18kW

Období realizací: 1990-1995

Klady a zápory: zdokonalení silové části, odstranění netěsností

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE

Zapouzdření: litina / ocel

Typ regulace: tyristorové spínání, řízení dvou fází

Snímač teploty: 2x termistor 10K na STL výstupu

Určeno pro: el. předehřevy 6 a 18kW

Období realizací: 1975-1980

Klady a zápory: vysoký technický pokrok v tehdejších letech, těžká konstrukce, nutná údržba - nátěry

Základní informační cena: XX.XX Kč

Tento rozvaděč lze nahradit novým rozvaděčem

POPIS RM A REGULACE
